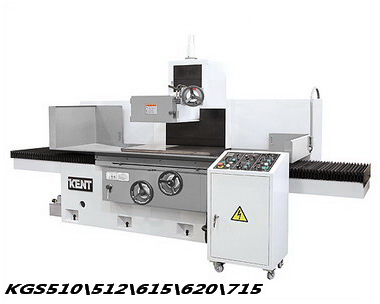

建德大水磨KGS-615AH/AHD/WM特性

独立式油压系统

工作台采油压缸驱动式，配合独立式油压系统之设计，使工作台具5-25m/min多段可调之速度与低震动之特性，适合多种用途之加工，选用日本制油封，确保滑动顺畅及使用寿命。

全支撑之工作台硬轨结构

工作台采全支撑硬轨结构，搭配Turcite –B与手工铲刮保证工作台在负荷的情况下，减低阻尼系数，确保工作台之平稳运行与研削精度。

建德大水磨高刚性铸件体

铸件体经由工程仿真分析（cosmos）计算，立柱及机头采双层璧设计，具高抗弯与抗扭刚性。

高精度之法兰式主轴

磨床主轴由建德本厂自行研发与制作，从外管之原料开始至组装(除进口轴承外)，在温控及无尘车间装配，正因在这样严格的生产条件下，主轴受温度变化影响小，噪音低及无振动，能够提供多年的服务而不发生问题。本机台并采用法兰式主轴之设计，搭配CP4级精密斜角滚珠轴承、V3级低振动马达与动平衡后，安装于机头座上，保证主轴之偏转远低于0.002mm.。

建德大水磨自动润滑系统

采循环式中心润滑装置，一方面各传动螺杆和滑动面均得到润滑，另一方面废油回收过滤再循环润滑，不仅环保，也节省润滑油之不必要支出，润滑系统配有自我检测功能，当油罐内液位降低到设定位置时，液位开关发出警报。

建德大水磨电气控制系统

专业设计电气控制系统，符合CE安全要求，工作可靠，噪音低，震动小，可靠保证高精度磨削的需要。

建德磨床具备全支撑之工作台硬轨结构

工作台采全支撑硬轨结构，搭配Turcite–B与手工铲刮保证工作台在负荷的情况下，减低阻尼系数，确保工作台之平稳运行与研削精度。

图型化操作面板

操作面板箱采固定式设计，操控集中于操作面板上，符合人体工学；操作面版采图型化设计，功能一目了然，操作简便易学。

防溅大墙板(选配附件)

机台后方可加装防溅大墙板，可有效遮挡研磨水和铁屑飞溅到机器后方，不仅可维持机器之清洁度，甚至避免研磨液喷进机器之滑轨，确保机器之寿命和精度。

PLC电气控制系统

LCD触控屏幕，软键式面板，各项研磨条件设定一目了然，触控屏设置多样磨削方式，操作简单、方便。易学易懂，无需经过专业的培训，其参数以闪存(Flash RAM)方式记忆储存,没有停电遗失数据的问题。

关于建德磨床规格型号说明

• KGS-615AH（左右及前后自动，上下手动型）
• KGS-615AHD（三轴自动型，可自定义研磨次数及每次进给量）
• KGS-615WM（三轴自动，上下程序控，精密型）

建德磨床KGS-615配置

砂轮及法兰、脚垫及螺丝、平衡台及平衡棒、砂轮修整器、工具及工具箱、冲水装置、光学尺、电磁吸盘、上下伺服电机（WM）。

建德大水磨KGS-615AH\AHD\WM规格
